Специальное технологическое оборудование (СТО)
для технологии массоприготовления

Мешалки пропеллерные

Предназначены для смешивания и поддержания во взвешенном состоянии жидких керамических масс и глазурей. Мешалки серии М выполнены с двухуровневыми комбинированными лопастями: верхними - пропеллерного типа и нижними - плуговыми, что позволяет производить роспуск комовой глины, фильтрпрессовых пластов фарфоровой массы, сушья изделий.

Модель V емкости геом.,
м3		 V емкости рабочий,
м3		 N уст,
кВт		 Габариты
(Д х Ш х В),
мм		 Масса,
кг

М-250

 0,25 0,2 0,55 900 х 1050 х 1100 190

М-950

 0,95 0,8 4,0 1300 х 1260 х 2016 610
М-250 М-950
Модель Ø пропеллера,
мм		 η пропеллера,
об/мин		 Nуст,
кВт		 V рез. рабочий,
м3		 Габарит
(высота),
мм		 Масса,
кг

МП-300

 300 300 1,5 0,9 1200 240

МП-500

 500 238 3 2,46 2400 600

Мешалки серии М изготавливаются с ёмкостью. Мешалки серии МП изготавливаются без ёмкости.

Мельницы шаровые

МШ-100
МШ-500
МШД

Предназначены для мокрого помола материалов с твердостью не выше 7ед. по минералогической шкале твердости Мооса. Футеровка шаровой мельницы МШП-100 выполнена полиуретаном, МШК-100, 500, МШ-100-фарфоровыми плитками, МШД снабжается двумя барабанами.

Модель V барабана,
л		 Р одного помола,
кг		 η барабана,
об/мин		 Nуст,
кВт		 Габариты
(Д х Ш х В),
мм		 Масса,
кг

МШД

 4 1,7…2 80 0,75 1200 х 650 х 800 150
8 3…4 70
12 5…6 59

МШ-100

 100 45…50 45 1,1 1350 х 72 х 1150 280

МШ-500

 500 200…250 30 4,0 1350 х 1600 х 1300 1300

МШ-1000

 1000 450…500 23 5,5 2000 х 1800 х 1800 2200

Сита вибрационные

Предназначены для сепарации суспензий глинистых материалов, глазурей и керамических шликеров путем пропускания их через сетку.

Модель Р*, м3/час Nуст, кВт Габариты (ДхШхВ), мм Масса, кг

СВ-280х210

 1,5…2,0 0,37 560 х 300 х 600 37

СВ-500М

 3,5…5,0 1,1 1050 х 680 х 600 100

СВ-400х1500

 4…6 0,55 1500 х 800 х 1100 200

* - при влажности керамического шликера 55-60% и применении сетки №0125



Сепараторы электромагнитные

Предназначены для тонкой очистки суспензий глинистых материалов и глазурей путем извлечения железосодержащих частиц, включая пылевидные за счет создания внутри сепаратора полиградиентной среды. Имеют высокую напряженность магнитного поля (до 5 000 эрстед). Просты в обслуживании и безопасны в условиях массозаготовительных цехов (U = 20В)

Модель Р*, м3/час Nуст, кВт Габариты (ДхШхВ), мм Масса, кг **

ЭСТО-1/2,5

 2,5 0,25 690 х 300 х 800 90

ЭСТО-2/5

 5,0 0,5 690 х 300 х 800 150

ЭСТО-3/7,5

 7,5 0,75 900 х 300 х 800 220

ЭСТО-3/10

 10 1,0 960 х 350 х 850 380

* - при влажности суспензии 62-67% и концентрации ферромагнитных включений не более 0,02%

** - масса приведена без учета массы электроаппаратуры

Фильтр-прессы

ФПР-500х500-30 ФП-800-50

Предназначены для обезвоживания керамических шликеров и прочих глинистых суспензий. Применяются для получения керамических масс влажностью 19…26%

Рамки фильтр-прессов выполнены из алюминиевого сплава или полипропилена. Фильтровальная ткань входит в комплект поставки. Фильтр-прессы ФП и ФПР снабжены гидравлическим зажимом рам. Лабораторный фильтр-пресс ФПЛ используется при необходимости получения небольшого количества материала, снабжен собственным нагнетающим мембранным насосом и пропеллерной мешалкой. Все пресса рассчитаны на рабочее давление 1,6…1,8 МПа. Толщина коржей после прессования 30±3 мм (для ФПЛ-270-10 - 27±2 мм).

Модель Р одной закачки, кг Размер рамки, мм Nуст, кВт Привод гидростанции зажима рамок Габариты, мм ДхШхВ Масса, кг

ФПЛ-270-10

 20 Ø270 0,8 ручной 1370 х 835 х 1360 500

ФПР-500х500-15

 170 500 х 500 — ручной 1980 х 700 х 1050 830

ФПР-500х500-30

 340 500 х 500 — ручной 2720 х 700 х 1050 1030

ФП-500х500-43

 480 500 х 500 3,0 электр. 3400 х 740 х 1100 2040

ФП-800-50

 1200 Ø800 3,0 электр. 5405 х 1075 х 1450 4390

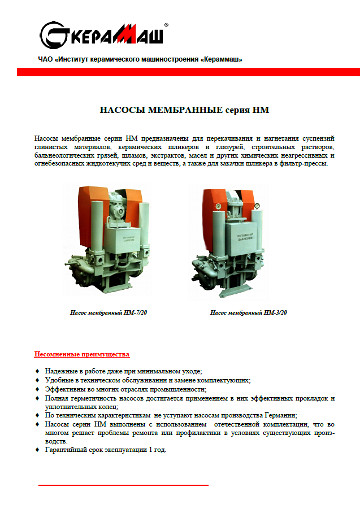

Насосы мембранные

Предназначены для перекачивания или нагнетания суспензий глинистых материалов, глазурей и керамических шликеров. Долговечны, ремонтопригодны, просты в обращении.

Специальное технологическое оборудование

Выполняем заказы на изготовление и поставку запасных частей к мембранным насосам типа МР 7/20 (производство Германия):

Крышки и диски перфорированные имеют антикоррозионное, износостойкое покрытие.

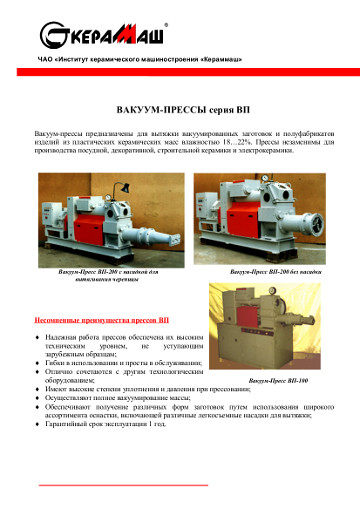

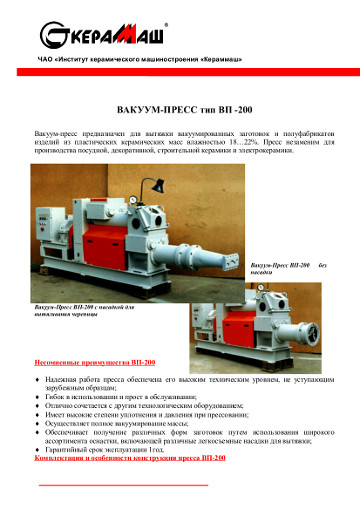

Вакуум-прессы

Предназначены для вытяжки вакуумированных заготовок полуфабрикатов изделий из пластичных керамических масс с влажностью в пределах 16-22%.

Специальное технологическое оборудование
Специальное технологическое оборудование

Ситомагнитные комплексы

Предназначены для ситового и магнитного обогащения глинистых материалов (шликера) и глазури путем извлечения из них крупных частиц, механических и железосодержащих включений.

Модель Р*, м3/час Nуст, кВт Габариты (ДхШхВ), мм

СМК-2/2,5

 2,5 1,5 1350 х 610 х 1700

СМК-3/6

 6,0 0,55 (вибратор ИВ-98) 1600 х 780 х 1500

*- для сетки №0125 плотности шликера 1,4 г/см3

Пресса шнековые

Предназначен для промина и усреднения глинистых масс и вытяжки из них заготовок. Может поставляться конструктивно как вакуум пресс ВП-135 с вакуумной установкой. Прост, надежен и экономичен в эксплуатации.

Модель Р, кг/час Ø заготовки, мм Nуст, кВт Габариты (ДхШхВ), мм Масса, кг

П-135

 500 25…70 3 1420 х 370 х 460 220

ВП-135 *

 500 70 3 1570 х 630 х 460 280

* размеры без вакуумной установки
